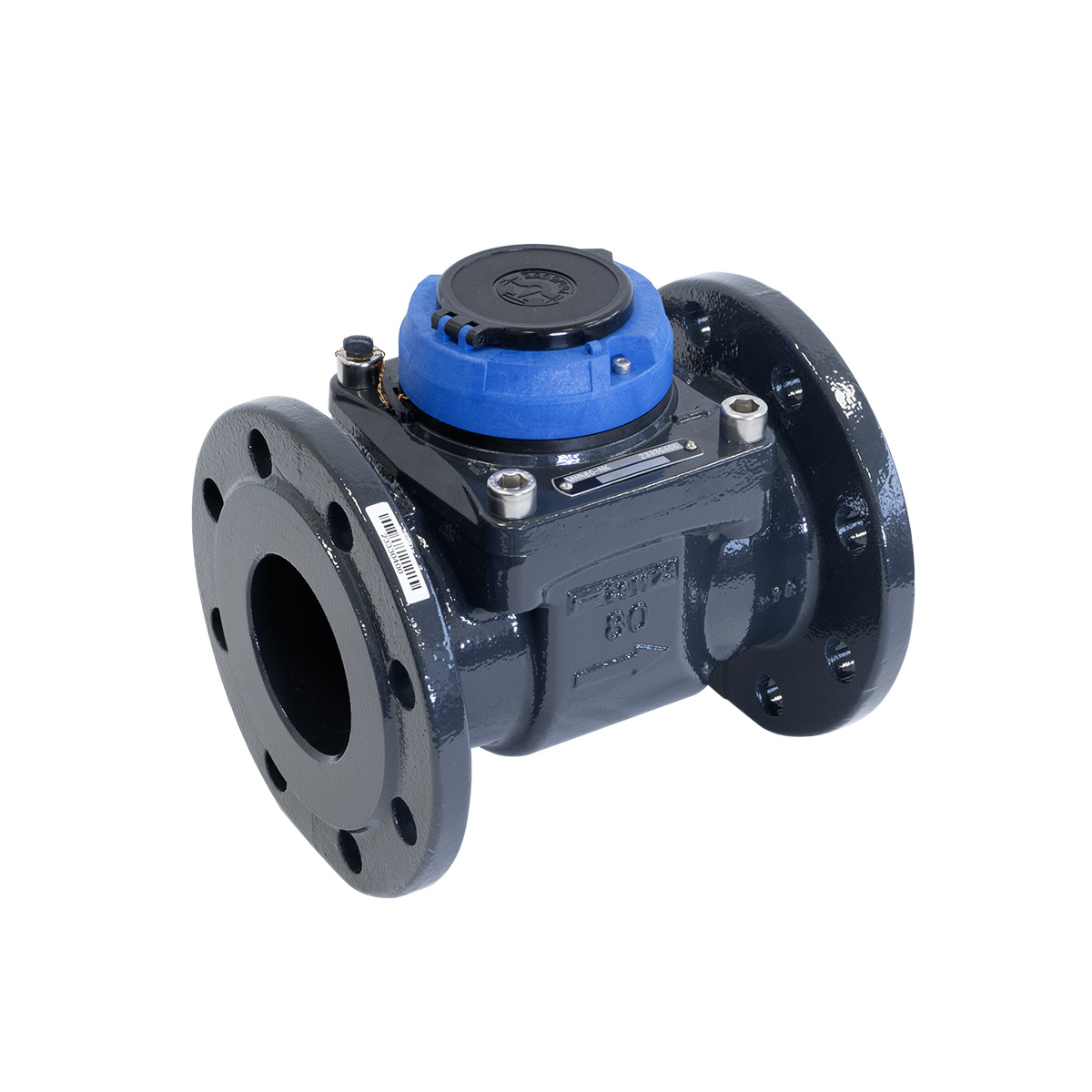

WPDK | Misuratore di portata Woltmann assiale

Misuratore volumetrico a turbina tipo Woltmann assiale per acqua fino a 50°C. Dotato di quadrante a rulli per lettura diretta e dispositivo impulsivo.

Caratteristiche tecniche

  • Certificazione MID 2014/32/UE (MI-001)
  • Temperatura massima del fluido 50°C
  • Quadrante asciutto orientabile a 360°
  • Installazione orizzontale, verticale o inclinata
  • Dispositivo impulsivo tipo REED con cavo di lunghezza 2 m schermato
  • Connessioni flangiate PN16
  • classe protezione IP68

Scheda tecnica

Certificazioni

CodiceDNQp
[m3/h]		Interasse [mm]Attacco FLGl/imp
WPDK404025200DN401001
WPDK505040200DN501001
WPDK656563200DN651001
WPDK8080100225DN801001
WPDK100100160250DN1001001
WPDK125125250250DN1251001
WPDK150150400300DN15010001
WPDK200200630350DN20010001
WPDK2502501000450DN25010001
WPDK3003001600500DN30010001

Prodotti correlati

GM | Misuratore di portata multigetto

Misuratori volumetrici multigetto per acqua a quadrante asciutto. Adeguato per la misura dei consumi volumetrici di acqua sanitaria. La presenza dell’emettitore di impulsi permette di trasmettere i consumi a sistemi di acquisizione. Caratteristiche tecniche
  • Certificazione MID 2014/32/UE (MI-001)
  • D.M. 174/2004
  • Adeguato per acqua potabile
  • Pressione massima 16 bar.
  • Temperatura massima: T50°C (versione AF) - T90°C (versione AC)
  • Installazione orizzontale
  • Quadrante a rulli e numeratori orientabile a 360° per lettura diretta
  • Dispositivo impulsivo tipo REED 10 l/imp con cavo di lunghezza 2 m
  • Completo di coppia di calotte e bocchettoni.
Scheda tecnica Foglio istruzioni Dichiarazione di conformità
Quick view

GS500 | Misuratore di portata unigetto

Misuratori volumetrici unigetto per acqua a quadrante asciutto. Adeguato per la misura dei consumi volumetrici di acqua sanitaria. La presenza dell’emettitore di impulsi permette di trasmettere i consumi a sistemi di acquisizione. Caratteristiche tecniche
  • Certificazione MID 2014/32/UE (MI-001)
  • D.M. 174/2004
  • Adeguato per acqua potabile
  • Pressione massima 16 bar
  • Temperatura massima: T50°C (versione AF), T90°C (versione AC)
  • Installazione orizzontale e verticale
  • Quadrante a rulli enumeratori orientabile a 360° per lettura diretta
  • Dispositivo impulsivo tipo REED 10 l/imp con cavo di lunghezza 2 m
  • Completo di coppia di calotte e bocchettoni
Scheda tecnica Foglio istruzioni Dichiarazione di conformità
Quick view

GS500P | Misuratore di portata unigetto

Misuratori volumetrici unigetto per acqua a quadrante asciutto. Adeguato per la misura dei consumi volumetrici di acqua sanitaria. La presenza modulo Wired-Mbus permette di trasmettere i consumi direttamente a sistemi di acquisizione cablati Meterbus. Caratteristiche tecniche
  • Certificazione MID 2014/32/UE (MI-001)
  • D.M. 174/2004
  • Adeguato per acqua potabile
  • Pressione massima 16 bar
  • Temperatura massima: T50°C (versione AF), T90°C (versione AC)
  • Installazione orizzontale e verticale Quadrante a rulli enumeratori orientabile a 360° per lettura diretta
  • Modulo di trasmissione Wired-MBus conforme EN13757-4
  • Lunghezza cavo 1,5m
  • Completo di coppia di calotte e bocchettoni
Scheda tecnica
Quick view

MEM [versione alte temperature] | Misuratore elettro-magnetico

Misuratori di portata ad induzione elettro-magnetica per liquidi conducibili (acqua, acqua reflua, olio diatermico, fanghi, ecc). Dotato di un sofisticato convertitore di segnale, permette di misurare volumi con estrema accuratezza. Le scelte costruttive rendono il prodotto adeguato per installazioni con condizioni ambientali gravose. Caratteristiche tecniche
  • Alimentazione 12..24 V dc/ac. Versione 90…264 Vac o batteria vita utile 6 anni su richiesta
  • Pressione: PN10-PN40
  • Taglia massima DN400 (16”)
  • Temperatura -40 180°C
  • Materiale: Acciaio al carbonio
  • Rivestimento interno PTFE
  • Installazione orizzontale, verticale e inclinato
  • Convertitore separato dal tubo di misura con 5 m di cavo
  • Cavo aggiuntivo ordinabile a parte
  • Dotato di 4°elettrodo per rilevazione condizione tubo vuoto
  • Conducibilità minima fluido: 20 µS/cm. Accuratezza 0,2%
Segnali di uscita
  • ModBus su RS485
  • Uscita analogica 4-20 mA
  • Uscita programmabile
  • Uscita in frequenza digitale 0-10 kHz
  • Uscita impulsi
Scheda tecnica
Quick view

MEM | Misuratore elettro-magnetico

Misuratori di portata ad induzione elettro-magnetica per liquidi conducibili (acqua, acqua reflua, olio diatermico, fanghi, ecc). Dotato di un sofisticato convertitore di segnale, permette di misurare volumi con estrema accuratezza. Le scelte costruttive rendono il prodotto adeguato per installazioni con condizioni ambientali gravose. Caratteristiche tecniche
  • Alimentazione 12.24 V dc/ac. Versione 90…264 Vac o batteria vita utile 6 anni su richiesta
  • Pressione: PN10-PN40
  • Taglia massima DN400 (16”) Temperatura -40 + 80/130°C a seconda della versione
  • Materiale: Acciaio al carbonio. Rivestimento interno PTFE/EBANITE
  • Installazione orizzontale, verticale e inclinato. Convertitore separabile dal tubo di misura (versione T°max=80°C). Obbligo di versione separata per T°max >= 130°C. Versione separata comprensiva di 5 metri cavo segnale
  • Dotato di 4° elettrodo per rilevazione condizione tubo vuoto e flusso inverso
  • Conducibilità minima fluido: 20 µS/cm - Accuratezza 0,2%.
Segnali di uscita
  • ModBus su RS485
  • Uscita analogica 4-20 mA
  • Uscita programmabile
  • Uscita in frequenza digitale 0-10 kHz
  • Uscita impulsi
Scheda tecnica
Quick view
