MEM [versione alte temperature] | Misuratore elettro-magnetico

Misuratori di portata ad induzione elettro-magnetica per liquidi conducibili (acqua, acqua reflua, olio diatermico, fanghi, ecc). Dotato di un sofisticato convertitore di segnale, permette di misurare volumi con estrema accuratezza.
Le scelte costruttive rendono il prodotto adeguato per installazioni con condizioni ambientali gravose.

Caratteristiche tecniche

  • Alimentazione 12..24 V dc/ac. Versione 90…264 Vac o batteria vita utile 6 anni su richiesta
  • Pressione: PN10-PN40
  • Taglia massima DN400 (16”)
  • Temperatura -40 180°C
  • Materiale: Acciaio al carbonio
  • Rivestimento interno PTFE
  • Installazione orizzontale, verticale e inclinato

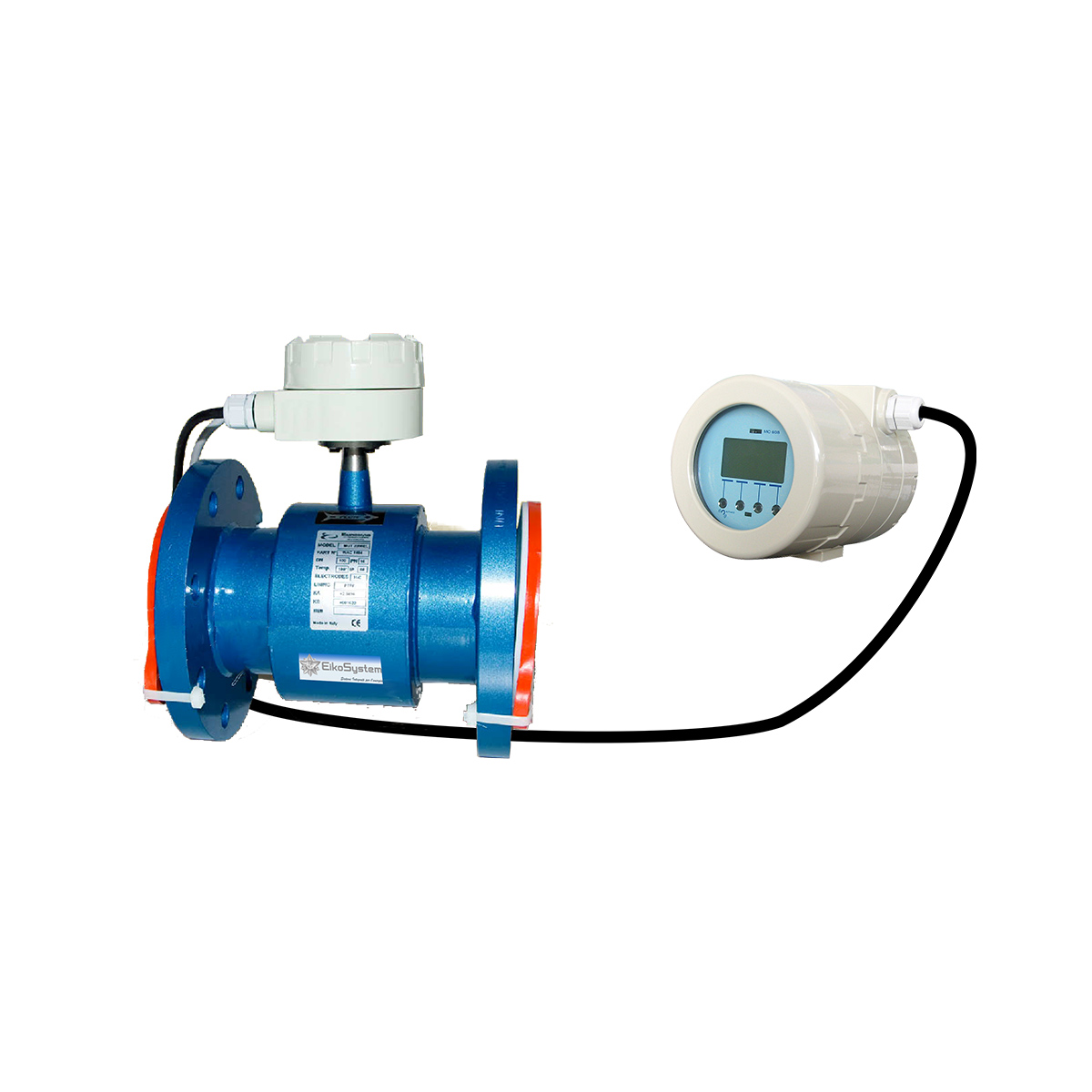

  • Convertitore separato dal tubo di misura con 5 m di cavo
  • Cavo aggiuntivo ordinabile a parte
  • Dotato di 4°elettrodo per rilevazione condizione tubo vuoto
  • Conducibilità minima fluido: 20 µS/cm. Accuratezza 0,2%

Segnali di uscita

  • ModBus su RS485
  • Uscita analogica 4-20 mA
  • Uscita programmabile
  • Uscita in frequenza digitale 0-10 kHz
  • Uscita impulsi

Scheda tecnica

VERSIONE SEPARATA TEMPERATURA MASSIMA 180°C

CodiceDNQp
[m3/h]
Interasse [mm]Temp. max.l/imp
MEM-F015H158,8200180°C101
MEM-F020H208,8200180°C101
MEM-F025H258,8200180°C101
MEM-F032H3214,5200180°C1001
MEM-F040H4023200180°C1001
MEM-F050H5035200180°C1001
MEM-F065H6560200180°C1001
MEM-F080H8090200180°C1001
MEM-F100H100141250180°C1001
MEM-F125H125221250180°C10001
MEM-F150H150318300180°C10001
MEM-F200H200565350180°C10001
MEM-F250H250884450180°C10001
MEM-F300H3001272500180°C10001
MEM-F350H3501732550180°C10001
MEM-F400H4002262600180°C10001

CODICI SELEZIONE PRESSIONE MAX. CONTATORE
  • PN 10/16 Codice: MEM-F###HD
  • PN 25 Codice: MEM-F###HV
  • PN 40 Codice: MEM-F###HQ



ESEMPIO DI ORDINAZIONE

Descrizione 1: misuratore di portata DN80 Qp=90 mc/h, T°max = 180°C, PN40, alimentazione a batteria al Litio. Codice: MEM-F080MQ.
