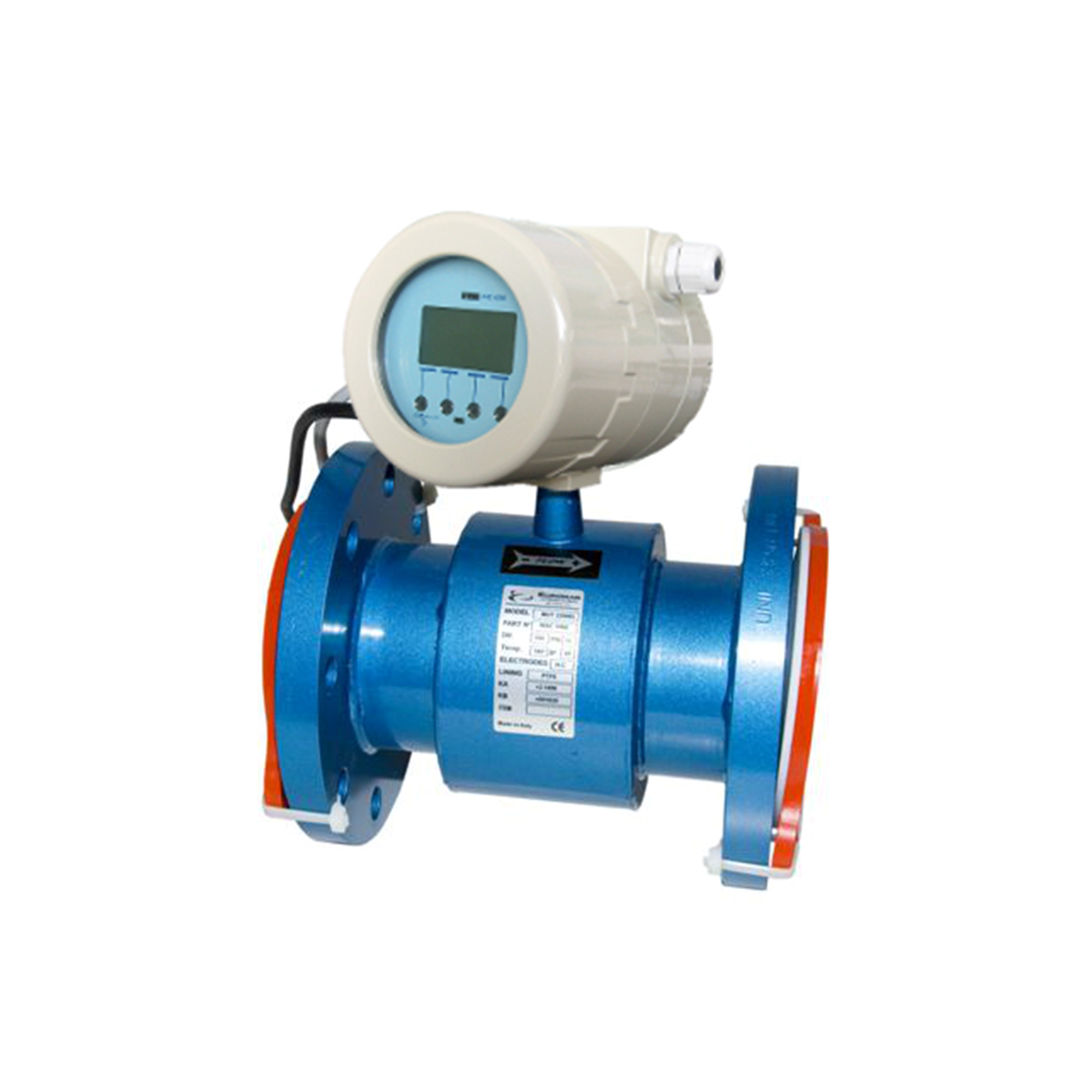

MEM | Misuratore elettro-magnetico

Misuratori di portata ad induzione elettro-magnetica per liquidi conducibili (acqua, acqua reflua, olio diatermico, fanghi, ecc). Dotato di un sofisticato convertitore di segnale, permette di misurare volumi con estrema accuratezza. Le scelte costruttive rendono il prodotto adeguato per installazioni con condizioni ambientali gravose.

Caratteristiche tecniche

  • Alimentazione 12.24 V dc/ac. Versione 90…264 Vac o batteria vita utile 6 anni su richiesta
  • Pressione: PN10-PN40
  • Taglia massima DN400 (16”) Temperatura -40 + 80/130°C a seconda della versione
  • Materiale: Acciaio al carbonio. Rivestimento interno PTFE/EBANITE
  • Installazione orizzontale, verticale e inclinato. Convertitore separabile dal tubo di misura (versione T°max=80°C). Obbligo di versione separata per T°max >= 130°C. Versione separata comprensiva di 5 metri cavo segnale
  • Dotato di 4° elettrodo per rilevazione condizione tubo vuoto e flusso inverso
  • Conducibilità minima fluido: 20 µS/cm – Accuratezza 0,2%.

Segnali di uscita

  • ModBus su RS485
  • Uscita analogica 4-20 mA
  • Uscita programmabile
  • Uscita in frequenza digitale 0-10 kHz
  • Uscita impulsi

Scheda tecnica

VERSIONE COMPATTA TEMPERATURA MASSIMA 80°C

CodiceDNQp
[m3/h]
Interasse [mm]Temp. max.l/imp
MEM-F015L158,820080°C101
MEM-F020L208,820080°C101
MEM-F025L258,820080°C101
MEM-F032L3214,520080°C1001
MEM-F040L402320080°C1001
MEM-F050L503520080°C1001
MEM-F065L656020080°C1001
MEM-F080L809020080°C1001
MEM-F100L10014125080°C1001
MEM-F125L12522125080°C10001
MEM-F150L15031830080°C10001
MEM-F200L20056535080°C10001
MEM-F250L25088445080°C10001
MEM-F300L300127250080°C10001
MEM-F350L350173255080°C10001
MEM-F400L400226260080°C10001

CODICI SELEZIONE PRESSIONE MAX. CONTATORE
  • PN 10/16 Codice: MEM-F###LD
  • PN 25 Codice: MEM-F###LV
  • PN 40 Codice: MEM-F###LQ



ESEMPIO DI ORDINAZIONE

Descrizione 1: misuratore di portata DN65 Qp=60 mc/h, T°max=80°C, compatto, PN25. Codice: MEM-F065LV.

Descrizione 2: misuratore di portata DN250 Qp=884 mc/h, T°max=80°C, separato, PN40. Codice: MEM-F250LQS.

VERSIONE SEPARATA TEMPERATURA MASSIMA 130°C

CodiceDNQp
[m3/h]
Interasse [mm]Temp. max.l/imp
MEM-F015M158,8200130°C101
MEM-F020M208,8200130°C101
MEM-F025M258,8200130°C101
MEM-F032M3214,5200130°C1001
MEM-F040M4023200130°C1001
MEM-F050M5035200130°C1001
MEM-F065M6560200130°C1001
MEM-F080M8090200130°C1001
MEM-F100M100141250130°C1001
MEM-F125M125221250130°C10001
MEM-F150M150318300130°C10001
MEM-F200M200565350130°C10001
MEM-F250M250884450130°C10001
MEM-F300M3001272500130°C10001
MEM-F350M3501732550130°C10001
MEM-F400M4002262600130°C10001

CODICI SELEZIONE PRESSIONE MAX. CONTATORE
  • PN 10/16 Codice: MEM-F###MD
  • PN 25 Codice: MEM-F###MV
  • PN 40 Codice: MEM-F###MQ



ESEMPIO DI ORDINAZIONE

Descrizione 1: misuratore di portata DN80 Qp=90 mc/h, T°max = 130°C, PN40. Codice: MEM-F080MQ.

N.B.: Cavo di collegamento ai trasduttori ultrasonici necessario nella versione separata.
