Valvola antigelo Icma 609
609 | Valvola antigelo per pompe di calore
Back to products
K071 | Kit collettori acciaio inox - Regolazione ed intercettazione manuale/termostatizzabile

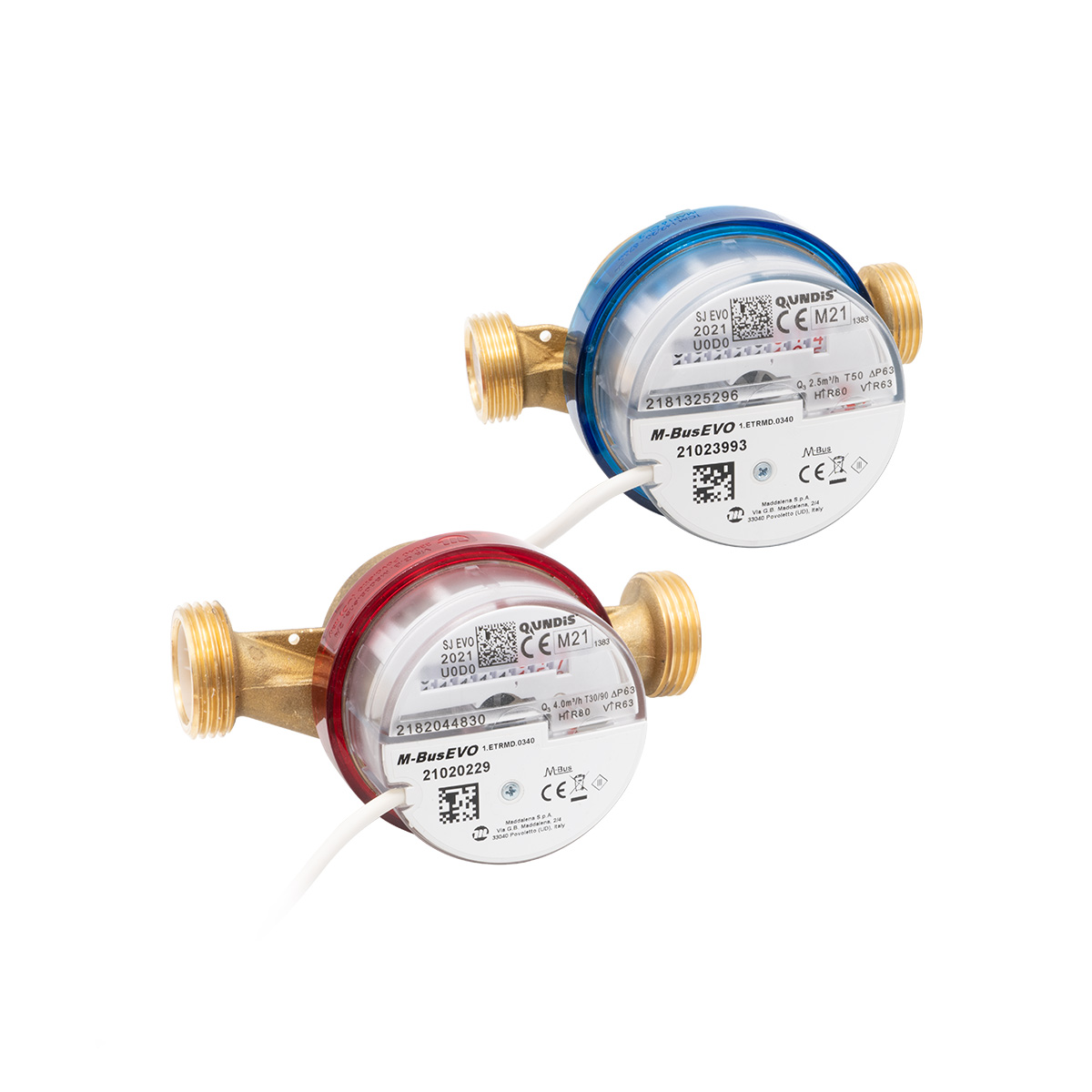

GS500P | Misuratore di portata unigetto

Misuratori volumetrici unigetto per acqua a quadrante asciutto. Adeguato per la misura dei consumi volumetrici di acqua sanitaria. La presenza modulo Wired-Mbus permette di trasmettere i consumi direttamente a sistemi di acquisizione cablati Meterbus.

Caratteristiche tecniche

  • Certificazione MID 2014/32/UE (MI-001)
  • D.M. 174/2004
  • Adeguato per acqua potabile
  • Pressione massima 16 bar
  • Temperatura massima: T50°C (versione AF), T90°C (versione AC)
  • Installazione orizzontale e verticale Quadrante a rulli enumeratori orientabile a 360° per lettura diretta
  • Modulo di trasmissione Wired-MBus conforme EN13757-4
  • Lunghezza cavo 1,5m
  • Completo di coppia di calotte e bocchettoni

Scheda tecnica

Certificazioni

CodiceDNQp [m3/h]Interasse [mm]Filettatura corpo [pollici]Filettatura bocchettone [pollici]Temp. max.
GS500P-15AC152,5110G 3/4"G 1/2"90°C1
GS500P-15AF152,5110G 3/4"G 1/2"50°C1
GS500P-20AC204,0130G 1"G 3/4"90°C1
GS500P-20AF204,0130G 1"G 3/4"50°C1
