MTW-TO | Misuratore volumetrico a turbina multigetto
Back to products
GS500 | Misuratore di portata unigetto

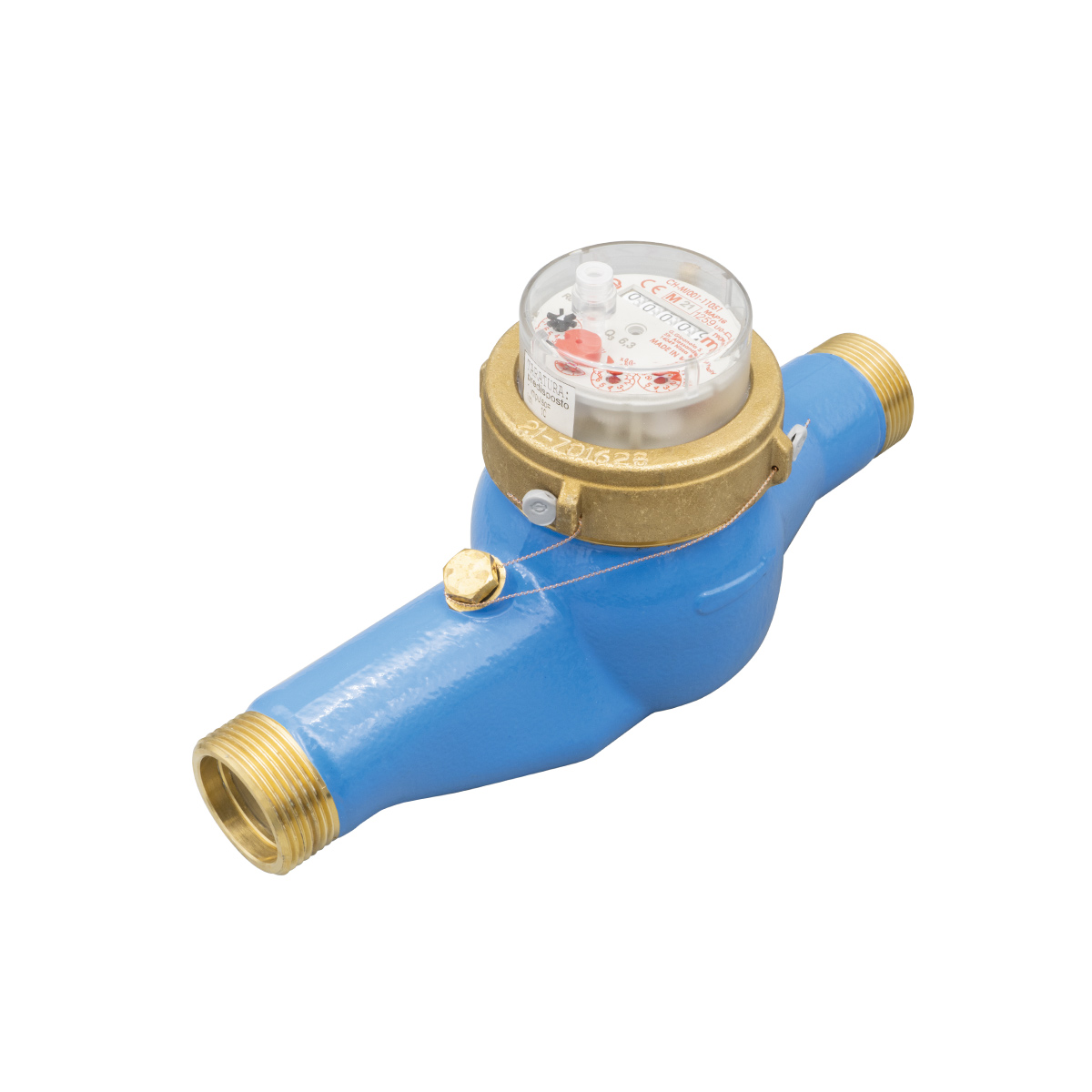

GM | Misuratore di portata multigetto

Misuratori volumetrici multigetto per acqua a quadrante asciutto. Adeguato per la misura dei consumi volumetrici di acqua sanitaria. La presenza dell’emettitore di impulsi permette di trasmettere i consumi a sistemi di acquisizione.

Caratteristiche tecniche

  • Certificazione MID 2014/32/UE (MI-001)
  • D.M. 174/2004
  • Adeguato per acqua potabile
  • Pressione massima 16 bar.
  • Temperatura massima: T50°C (versione AF) – T90°C (versione AC)
  • Installazione orizzontale
  • Quadrante a rulli e numeratori orientabile a 360° per lettura diretta
  • Dispositivo impulsivo tipo REED 10 l/imp con cavo di lunghezza 2 m
  • Completo di coppia di calotte e bocchettoni.

Scheda tecnica

Foglio istruzioni

Dichiarazione di conformità

Certificazioni

CodiceDNQp
[m3/h]		Interasse [mm]Filettatura corpo
[pollici]		Filettatura bocchettone [pollici]Temp. max.
GM20AC204,0190G 1"G 3/4"90°C1
GM20AF204,0190G 1"G 3/4"50°C1
GM25AC256,3260G 1" 1/4G 1"90°C1
GM25AF256,3260G 1" 1/4G 1"50°C1
GM32AC3210,0260G 1" 1/2G 1" 1/490°C1
GM32AF3210,0260G 1" 1/2G 1" 1/450°C1
GM40AC4016,0300G 2"G 1" 1/290°C1
GM40AF4016,0300G 2"G 1" 1/250°C1
GM50AC5025,0300G 2" 1/2G 2"90°C1
GM50AF5025,0300G 2" 1/2G 2"50°C1
