Art. | Misura attacchi testa | Uscite bassa temperatura | Cod. EUROCONUS | Cassetta forinta Art. 197 | |
K060 | 1" | 2 | 87K060PG06 | 1 | 600 mm. |
K060 | 1" | 3 | 87K060PH06 | 1 | 600 mm. |
K060 | 1" | 4 | 87K060PJ06 | 1 | 700 mm. |
K060 | 1" | 5 | 87K060PQ06 | 1 | 700 mm. |
K060 | 1" | 6 | 87K060PK06 | 1 | 850 mm. |
K060 | 1" | 7 | 87K060PR06 | 1 | 850 mm. |
K060 | 1" | 8 | 87K060PL06 | 1 | 850 mm. |
K060 | 1" | 9 | 87K060PS06 | 1 | 1000 mm. |
K060 | 1" | 10 | 87K060PM06 | 1 | 1000 mm. |
K060 | 1" | 11 | 87K060PT06 | 1 | 1000 mm. |
K060 | 1" | 12 | 87K060PU06 | 1 | 1200 mm. |

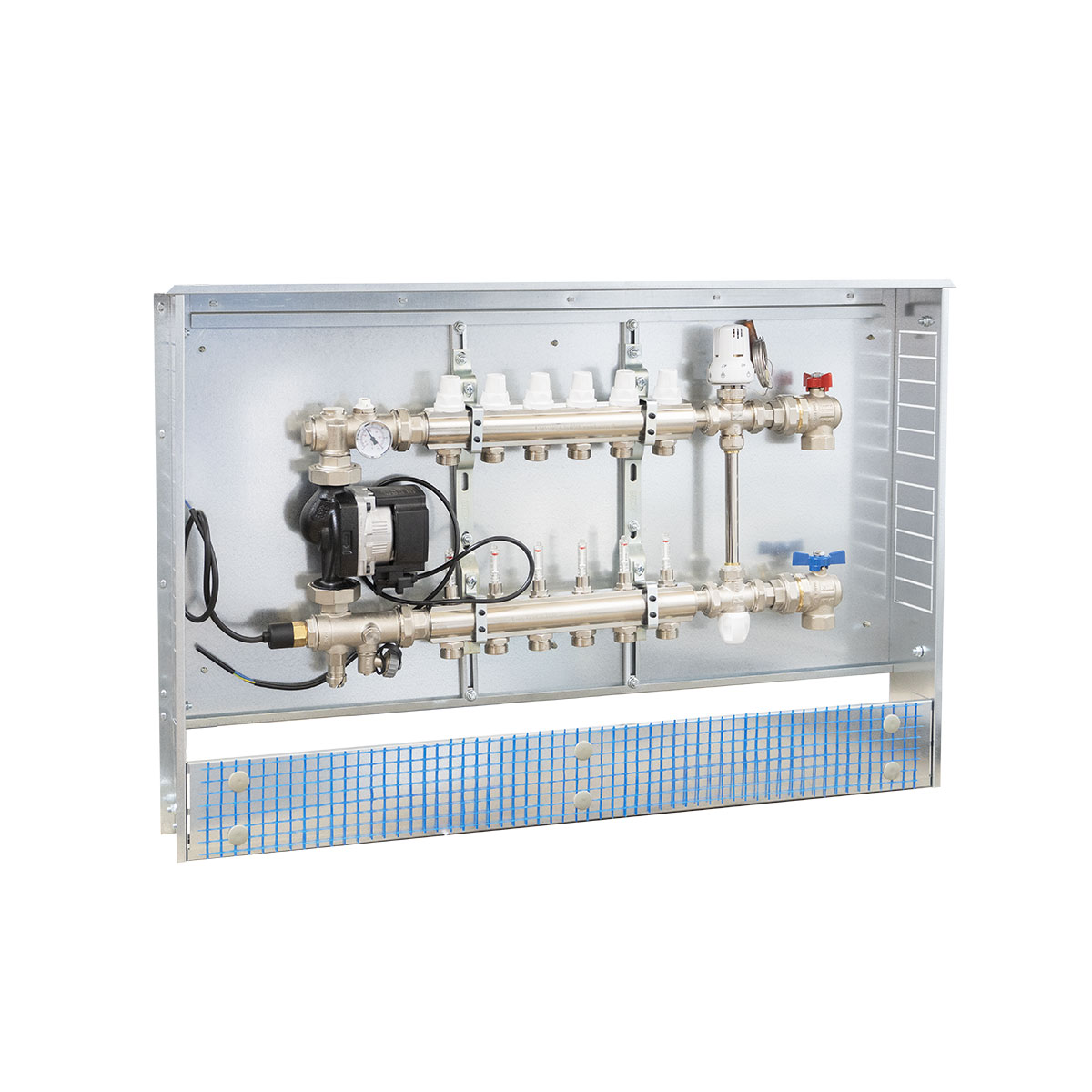

K060 | Gruppo preassemblato per impianti con sistema a pannelli a bassa temperatura
Gruppo preassemblato in cassetta per impianti con sistema a pannelli a bassa temperatura, alimentato ad alta temperatura, con sistema di miscelazione a punto fisso. Viene fornito dotato di circolatore P328 (Grundfos UPM3 Hybrid) e termostato di sicurezza P310, montato nella cassetta. Scegliere comandi elettrotermici con connessione M28x1,5.
Codici e dimensioni
