Art. | Misura attacchi testa | Uscite | Codice | Filett. raccordo | Lunghezza tot. collettore | Cassetta consigliata Art. 196 | |
K021 | 1" | 2 | 87K021PG06 | 3/4” EK. | 1 | 295 mm | 500 mm |
K021 | 1" | 3 | 87K021PH06 | 3/4” EK. | 1 | 345 mm | 500 mm |
K021 | 1" | 4 | 87K021PJ06 | 3/4” EK. | 1 | 395 mm | 500 mm |
K021 | 1" | 5 | 87K021PQ06 | 3/4” EK. | 1 | 445 mm | 700 mm |
K021 | 1" | 6 | 87K021PK06 | 3/4” EK. | 1 | 495 mm | 700 mm |
K021 | 1" | 7 | 87K021PR06 | 3/4” EK. | 1 | 545 mm | 700 mm |
K021 | 1" | 8 | 87K021PL06 | 3/4” EK. | 1 | 595 mm | 700 mm |
K021 | 1" | 9 | 87K021PS06 | 3/4” EK. | 1 | 645 mm | 850 mm |
K021 | 1" | 10 | 87K021PM06 | 3/4” EK. | 1 | 695 mm | 850 mm |
K021 | 1" | 11 | 87K021PT06 | 3/4” EK. | 1 | 745 mm | 850 mm |
K021 | 1" | 12 | 87K021PU06 | 3/4” EK. | 1 | 795 mm | 1000 mm |
K021 | 1" | 13 | 87K021PV06 | 3/4” EK. | 1 | 845 mm | 1000 mm |
K021 | 1" | 14 | 87K021PW06 | 3/4” EK. | 1 | 895 mm | 1200 mm |
K021 | 1"1/4 | 2 | 87K021DG06 | 3/4” EK. | 1 | 304 mm | 500 mm |
K021 | 1"1/4 | 3 | 87K021DH06 | 3/4” EK. | 1 | 354 mm | 500 mm |
K021 | 1"1/4 | 4 | 87K021DJ06 | 3/4” EK. | 1 | 404 mm | 500 mm |
K021 | 1"1/4 | 5 | 87K021DQ06 | 3/4” EK. | 1 | 454 mm | 700 mm |
K021 | 1"1/4 | 6 | 87K021DK06 | 3/4” EK. | 1 | 504 mm | 700 mm |
K021 | 1"1/4 | 7 | 87K021DR06 | 3/4” EK. | 1 | 554 mm | 700 mm |
K021 | 1"1/4 | 8 | 87K021DL06 | 3/4” EK. | 1 | 604 mm | 700 mm |
K021 | 1"1/4 | 9 | 87K021DS06 | 3/4” EK. | 1 | 654 mm | 850 mm |
K021 | 1"1/4 | 10 | 87K021DM06 | 3/4” EK. | 1 | 704 mm | 850 mm |
K021 | 1"1/4 | 11 | 87K021DT06 | 3/4” EK. | 1 | 754 mm | 850 mm |
K021 | 1"1/4 | 12 | 87K021DU06 | 3/4” EK. | 1 | 804 mm | 1000 mm |
K021 | 1"1/4 | 13 | 87K021DV06 | 3/4” EK. | 1 | 854 mm | 1000 mm |
K021 | 1"1/4 | 14 | 87K021DW06 | 3/4” EK. | 1 | 904 mm | 1200 mm |
K022 | 1" | 2 | 87K022PG06 | M24x1,5 | 1 | 295 mm | 500 mm |
K022 | 1" | 3 | 87K022PH06 | M24x1,5 | 1 | 345 mm | 500 mm |
K022 | 1" | 4 | 87K022PJ06 | M24x1,5 | 1 | 395 mm | 500 mm |
K022 | 1" | 5 | 87K022PQ06 | M24x1,5 | 1 | 445 mm | 700 mm |
K022 | 1" | 6 | 87K022PK06 | M24x1,5 | 1 | 495 mm | 700 mm |
K022 | 1" | 7 | 87K022PR06 | M24x1,5 | 1 | 545 mm | 700 mm |
K022 | 1" | 8 | 87K022PL06 | M24x1,5 | 1 | 595 mm | 700 mm |
K022 | 1" | 9 | 87K022PS06 | M24x1,5 | 1 | 645 mm | 850 mm |
K022 | 1" | 10 | 87K022PM06 | M24x1,5 | 1 | 695 mm | 850 mm |
K022 | 1" | 11 | 87K022PT06 | M24x1,5 | 1 | 745 mm | 850 mm |
K022 | 1" | 12 | 87K022PU06 | M24x1,5 | 1 | 795 mm | 1000 mm |
K022 | 1" | 13 | 87K022PV06 | M24x1,5 | 1 | 845 mm | 1000 mm |
K022 | 1" | 14 | 87K022PW06 | M24x1,5 | 1 | 895 mm | 1200 mm |

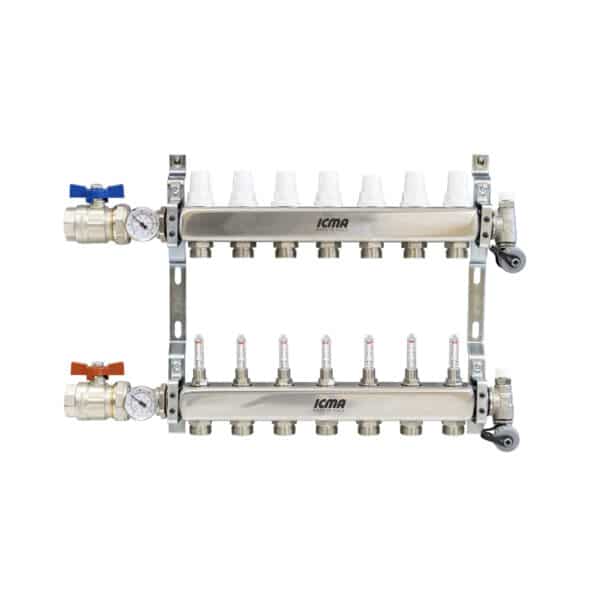

K021 – K022 | Kit collettori con regolazione ed intercettazione manuale/termostatizzabili – Competo di valvole a sfera diritte
Kit di collettori con regolazione ed intercettazione manuale/termostatizzabile.
Include: – 2 valvole a sfera diritte (art. 215), attacco bocchettone della valvola a sfera con guarnizione a sede piana tenuta – con or sul collettore – 2 staffe di fissaggio (art. 208) con guarnizioni antivibrazione, 2 valvole manuali per sfogo aria integrate nel collettore con tenuta O ring (art. 705) , 2 rubinetti per scarico acqua 1/2” (art.172) , 2 tappi portatermometro 1” con tenuta O ring (art.185), 2 termometri 0-60° (art. 206).
Filettatura per i raccordi 3/4 Euroconus o M24x1,5. Scegliere comandi elettrotermici con connessione 28×1,5.
Codici e dimensioni
Prodotti correlati
1007 – 1008 | Collettore di ritorno con valvole manuali/termostatizzabili
Collettore di ritorno con valvole manuali/termostatizzabili. Uscita supplementare 1/2” per valvola sfogo aria 1/2” (art.700) e scarico acqua 1/2” (art.172). Uscite maschio. Distanza fra le uscite 50 mm. Filettatura per i raccordi 3/4 Euroconus o M24x1,5. Scegliere comandi termostatici ed elettrotermici con connessione 28x1,5.
Scheda tecnica
Dichiarazione di conformità
177 | Coppelle di coibentazione per collettori 1” e 1”1/4
Coppelle di coibentazione per collettori 1” e 1”1/4. Per i collettori da 1” lunghezza 12 uscite, per i collettori da 1”1/4 lunghezza 15 uscite. Le coppelle sono tagliabili per coibentare collettori con un numero inferiore di uscite. Forate da entrambe i lati. Interasse tra i fori 50 mm.
K021 – K022 | Kit collettori con regolazione ed intercettazione manuale/termostatizzabili – Competo di valvole a sfera a squadra
Kit di collettori con regolazione ed intercettazione manuale/termostatizzabile.
Include: - 2 valvole a sfera a squadra (art. 225), attacco bocchettone della valvola a sfera con guarnizione a sede piana tenuta - con or sul collettore - 2 staffe di fissaggio (art. 208) con guarnizioni antivibrazione, 2 valvole manuali per sfogo aria integrate nel collettore con tenuta O ring (art. 705) , 2 rubinetti per scarico acqua 1/2” (art.172) , 2 tappi portatermometro 1” con tenuta O ring (art.185), 2 termometri 0-60° (art. 206).
Filettatura per i raccordi 3/4 Euroconus o M24x1,5. Scegliere comandi elettrotermici con connessione 28x1,5.
Scheda tecnica
Dichiarazione di conformità
K060 | Gruppo preassemblato per impianti con sistema a pannelli a bassa temperatura
Gruppo preassemblato in cassetta per impianti con sistema a pannelli a bassa temperatura, alimentato ad alta temperatura, con sistema di miscelazione a punto fisso. Viene fornito dotato di circolatore P328 (Grundfos UPM3 Hybrid) e termostato di sicurezza P310, montato nella cassetta. Scegliere comandi elettrotermici con connessione M28x1,5.
Scheda tecnica
Dichiarazione di conformità
1015 – 1016 | Collettore di mandata con misuratori di portata
Collettore di mandata con misuratori di portata. Uscita supplementare 1/2” per valvola di sfogo aria 1/2” (art.700) e scarico acqua (art.172). Uscite maschio. Distanza fra le uscite 50 mm. Filettatura per i raccordi 3/4 Euroconus o M24x1,5.
Scheda tecnica
Dichiarazione di conformità
1013 – 1014 | Collettore di mandata con misuratori di portata
Collettore di mandata con misuratori di portata. Uscite maschio. Distanza fra le uscite 50 mm. Filettatura per i raccordi 3/4 Euroconus o M24x1,5.
Scheda tecnica
Dichiarazione di conformità
New
![](https://www.icmaspa.it/wp-content/uploads/2021/04/TP01-600x600.jpg)
Close
TP01 | Collettore in Tecnopolimero per impianti di riscaldamento e raffrescamento a pannelli radianti
L’articolo TP01 è il collettore monoblocco di Icma studiato e prodotto per impianti di riscaldamento e raffrescamento a pavimento.
Costruito con materiali altamente performanti e tecnologicamente evoluti, grazie ai nuovi regolatori di portata ad alta sensibilità, garantisce un rapido bilanciamento dei circuiti con perdite di carico minime e chiusura totale dei circuiti.
Il collettore è dotato di uno speciale gruppo d’ingresso con valvola di intercettazione generale, termometro e rubinetto di scarico; grazie alle dimensioni estremamente ridotte facilita l’installazione in spazi limitati (cassette con profondità 80 mm).
Gli attuatori elettrotermici posso essere alloggiati sul segmento di ritorno.
Scegliere comando elettrotermico art. 977, art. 980 (versione normalmente aperto).
Scheda tecnica
K009 – K010 | Kit collettori con regolazione ed intercettazione manuale/termostatizzabili – Con uscita supplementare per valvole sfogo aria
Kit di collettori con regolazione ed intercettazione manuale/termostatizzabile con uscita supplementare per valvole sfogo aria da 1/2” (art. 700) e scarico acqua da 1/2” (art. 172) Staffe di fissaggio (art. 208) con guarnizioni antivibrazione. Filettatura per i raccordi 3/4 Euroconus o M24x1,5. Scegliere comandi elettrotermici con connessione 28x1,5.
Scheda tecnica
Dichiarazione di conformità
